Lahenduskäik:

1. Otsime tootekataloogist tellitud kaabli tehnilised andmed üles.

Schveitsi tootja Huber-Suhner tootekataloogist leiame RG58 kaablile mitu vastet:

Tõenäoliselt oleks vaja võrrelda neid tooteid omavahel, ja seejärel langetada otsus optimaalseima kasuks.

Millised võiksid olla kriteeriumid, kui tuleb aeg otsustamiseks:

1. Kliendi poolt etteantud lisatingimused (praegu neid lisatud tellimusele pole - seega sobiksid kõik 3 varianti)
2. Kõik 3 kaablit on lainetakistusega 50 ohmi.
3. Kõik 3 kaablit on ühekordse varjestusega
4. Kaabli hind - tuleks valida odavaim, kuna selleks on majanduslikud argumendid
5. Kaabli tarneaeg - tuleks valida selliselt, et jõuaksime valmistada klienditellimuse kliendi poolt esitatud tähtajaks
6. Kaablist tulenevate tööriistade eripärad, nende olemasolu ja lisatarvikute vajadus kaabliotsikute kinnitamiseks ning kaabli töötlemiseks (kaabliotste puhastamiseks isolatsioonist jne)

Andmebaasist tehnilisi andmeid kontrollides ilmnes järgmist:

Mida me sellelt DATA-SHEET andmetest vajalikku välja lugeda oskame?

Kaabli kaal on 3,7 kg 100 meetri kohta,
Kaabli staatiline painderaadius on 25 mm, ja korduvpainutusteks 50 mm.
Kaabli töösagedus kuni 1 GHz.
Kaabli mahtuvuslik parameeter on 101 pF meetri kohta.

Kaabli väline läbimõõt on 4,95 mm. Lubatud tolerants +/- 0,15 mm.
Kaabli sisemine signaalisoon on vasest, ja tinutatud.
Kaabli varjestus on vasest ja tinutatud.

Kaabli paigaldamiseks on lubatud madalaim temperatuur -20 kraadi Celsiuse skaala järgi,
Ja mitte kuumemas keskkonnas kui 60 kraadi Celsiuse järgi.

Samas on näha, et töökeskonnaks sobib ka -25 kraadi või kuni +85 kraadi.

Kaabli isolatsiooni takistus on 100 miljonit Megaohmi meetri kohta.
Kaabli sisemise signaalisoone ohmiline takistus on alalisvoolu puhul 34,5 ohmi km kohta.
Välimise varjestuse ohmiline takistus alalisvooli puhul on 13,8 ohmi km kohta.

Tellimuskood kaablile H-S tehasest: Item number 22510350 (Rev. E)

Kaabel on sellise kujuga (varjesukk, keskmine juhe, isolatsioonid)



Kuna klient vajab kaabli otsikuteks 11 H4-50-3-1 tüüpi toodet, siis konnektorite tootekataloogist leiame selle otsikutüübi, ning igaks juhuks tuleb üle kontrollida kliendi poolt märgitud otsiku sobivust RG58 meie poolt valitud kaablisordiga.

11 H4-50-3-1 konnektor on „Straight cable plug"

Ehk eesti keeles väljendatult „papa", sirge (otse kaabli külge ühendatav).

Järgmiseks veendume kaabliotsiku elektriliste parameetrite sobivuses:

Electrical Data
Impedance 50 _
Interface frequency max. 0.3 GHz



Lainetakistuseks on komponendi DataSheet`il märgitud 50 ohmi - seega sobiv meie RG58 kaabliga.

Töösagedust polnud kliendi tellimuses märgitud - seega võime vaid enda jaoks tõdeda, et kaabli sageduslikud parameetrid on paremad (kuni 1 GHz), kui konnektoril (kuni 0,3 GHz).

Milliseid muid tehnilisi parameetreid meil võiks vaja teada olla selle komponendi kohta?

Mechanical Data
Centre contact soldered
Outer contact clamped
Weight 0.0228 kg



Näeme, et konnektori kaal on 22,8 grammi.

Konnektori keskmine kontakt joodetakse kaabli külge,

Kaabli varjesukk aga krimbitakse konnektori külge.

Sellest tulenevalt peame valima sobivad krimpimistangid just selle kaablitüübi ja konnektori kokkuühendamiseks.

Sellesama konnektori DataSheeti`i all on viide, millistele kaablitele antud konnektor on disainitud:

Additional Information



Suitable cables RG_58_C/U, G_03232, GX_03272



Konnektori kontaktide materjalid, pinnakatted jms on kasulik teada, kuid selle tellimuse käsitlusel mitte kõige olulisem teave.



Joonis Konnektor



Konnektori kasutuskeskkonda käsitlev informatsioon on väljendatud selliselt:

Kus temal on lubatud kasutamine mitte külmemas kohas kui -65 kraadi Celsiust ja mitte kuumemas kohas kui +165 kraadi Celsiuse skaala järgi.

Environmental Data
Operating Temperature -65 °C to 165 °C
2002/95/EC (RoHS) compliant

Nagu viidatud eelpool toote valmistamiseks kasutatud materjalidele, siis need on kirjeldatud järgmiselt:

Material Data
Piece Parts Material Surface Plating
Centre contact Brass Gold Plating (Nickel underplated)
Outer contact Brass SUCOPLATE (R) Plating
Body Brass SUCOPLATE (R) Plating
Insulator PFA / PTFE
Coupling nut Brass SUCOPLATE (R) Plating
Gasket MVQ (Silicone Rubber)

Toote väliste mõõtude ja muude dimensioonide nägemiseks tuleb tootekataloogis avada „Technical Drawing" pdf fail.

Sealt näeme:

Joonis Konnektori tööjoonis



Et konnektor on 40,2 mm pikk, tema maksimaalne paksus on 14,5 mm.

Neid mõõtmeid võib meil vaja minna valmistoodangu pakendi planeerimisel.

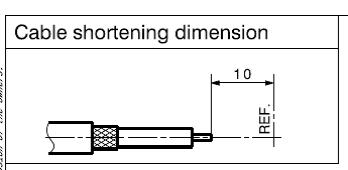

Väga oluline märge on selle Technical Drawing lehe ülemises vasakus nurgas:

Joonis Seletus



Selle alusel teame nüüd, kui palju krimpimiseks võetud kaabli pikkus valmistoodangust erineb.

Antud lähteülesande puhul, kus klient soovis 4000 mm pikkust kaablit (konnektorite välimistest otstest mõõdetult) - vajame kaablit 3980 mm.

Sellelt tehnilisel joonisel on ka ära toodud 11 H4-50-3-1 koostejoonis:

Joonis Koostejoonis



Kõige parempoolsem osa sellest koostepildist kujutab endast mingit „pulka", millel on ära toodud ainult 2 mõõdet - sisemine diameeter 1, 25 mm ja selle pikkus 10,3 mm.

See ongi kaabli keskmise juhtme külge joodetav konnektori sisemine kontakt.

Kaabli keskmise juhtmekiu (vasest valmistatud) diameeter on 0,9 mm (vaata RG58 tehnilist spetsifikatsiooni), ning kaabli pikkuse lühenemisele oli viide 10 mm - siis siit see 10 mm tulebki - sisemise kontakti pikkuse arvelt.

Sisemise kontakti jootmise kvaliteedi kontrolliks on IPC standardile vastavalt ka kontrollava (näha joonisel).

Samal koostejoonisel ülejäänud konnektori komponendid monteeritakse nende joonisel esitatud järjekorras.

Konnektor 11 H4-50-3-1 Huber-Suhner tootedisainilt 3 D vaates näeb välja selliselt:

Joonis Aksonomeetriline kujutis



Toote joonis tervikuna on siis esitatud tootekataloogis alljärgnevalt:

Kui süveneda joonise kirjanurgas esitatud andmetele,

Näeme, et:

• kõik mõõdud on esitatud millimeetrites (mm)
• toote nimetus „cable plug"
• toote tehniline nimetus 11 H4-50-3-1
• muud tootja enda dokumentasiooni puudutavad andmed

Joonis Detailiseerimine
