MMK liitumis- ja transiitkilp

Tehniline dokumentatsioon

1. TOOTJA

ABB AS Madalpingesüsteemide tehas
Paldiski mnt 21 Keila

2. DIREKTIIVID

LVD 73/23/EEC 93/68 EEC - madalpinge

3. ELEKTRISEADME ÜLDKIRJELDUS

Joonis 1.1.5.1.1.1 Skeem ja paigaldusjoonis

Allikas: http://www02.abb.com/global/eeabb/eeabb022.nsf/0/bd94e47d346f6510c12571d500281bb6/$file/3Fpk1a-63A.pdf



Liitumispunkti kilp on I (kaitse) klassi elektriseade ja on mõeldud abiseadmena tarbija ühendamiseks elektrivõrku, tarbitud energia mõõtmiseks ja jaotusvõrgu kaitsmiseks.

Transiitkilp on mõeldud katkestuste võimaldamiseks ja väljavõtete tegemiseks kaabelliinidele.

4. TEHNILISED ANDMED

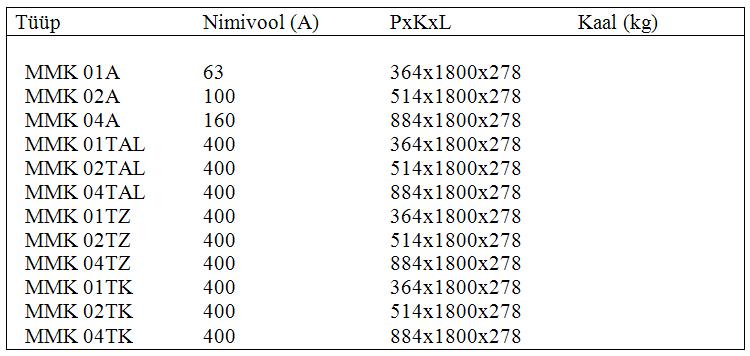

Nimetus MMK
U_n kuni 230/400 V 50/60 Hz
Kaitseaste IP 34D
Pinnatöötlus Kuumtsink

5. ALUSEKS VÕETUD STANDARDID

EN 60439-1:2000 + A1:2004
EN 60439-5:1996 + A1:1998 P 8.2.9.1.1 ja 8.2.9.3

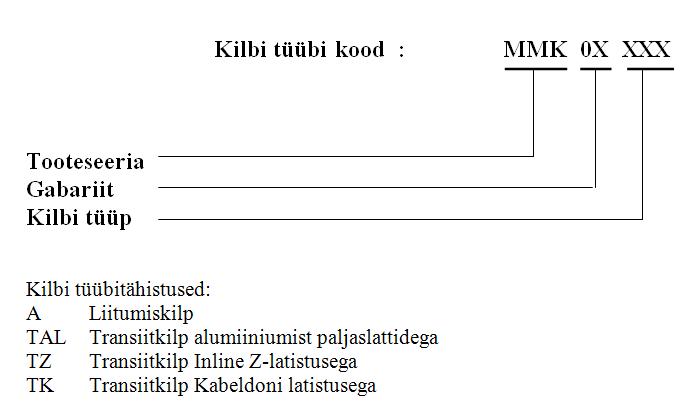

6. LIIGITAMINE JA TÄHISTAMINE (KODEERIMINE)

7. KASUTUSJUHEND

8. VASTAVUSE KONTROLLIMINE

Toimub vastavalt ISO 9001:2000 sertifikaadile ABB AS madalpingesüsteemide tehases.

Iga toode läbib lõppkontrolli, mille käigus teostatakse rutiintestid vastavalt IEC 60439-1 p.8.3 ning koostatakse "Testiprotokoll" vt lisa

9. LISAD

• Peaahelate skeemid
• Spetsifikatsioon (komponentide loetelu)
• Testiprotokollid
• Kvaliteedisertifikaat
• Vastavusdeklaratsioon
• Komponentide tarnijate vastavusavaldused
• Keskuse käsitsemise juhend
